Caméra de cible
Bonsoir à tous,
un ptit message pour remercier Tom et Elie pour cette petite séance caméra à Chinon ce dimanche 22 janvier 2012
Pour ceux qui ne connaissent pas le système, cela permet de voir sa cible (jusqu'a 2km
) sur un pc depuis le pas de tir. On voit les impacts de façon nette sans "s'arracher les yeux" sur sa lunette !
Le syteme fonctionne parfaitement et commence meme à faire des émules
Alors pour ceux que ça interesse 2 possibilités :
- soit acheter auprès d'Horus impact (tom) un pack caméra tout pret aux petits oignons
- soit acheter les composants soit même et tout monter (Tom organise de temps en temps des ateliers pour nous aider)
attention tout de même il faut bien prendre en compte un paquet de petit détails qui conditionnent la réussite du projet
voici quelques photos de mon montage :

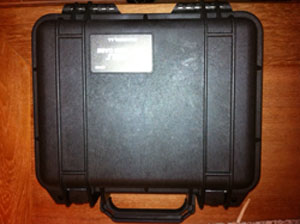

Une pélicase 1200 commandé chez Arsenal Collection
![Caméra de cible Pelicase1200](https://2img.net/h/www.cl-info.fr/files/tir/pelicase1200.JPG)

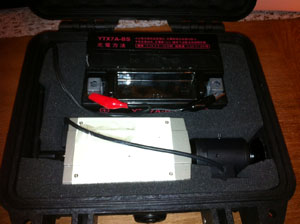

Une camera IP wifi (microseven 720P)
+ une batterie (6.3Ah au plomb dans mon cas, mais c'est lourd...)
+ un objectif auto-iris avec un zoom 5-50mn (16mn pour chinon par exemple) de marque bosh
![Caméra de cible Camera](https://2img.net/h/www.cl-info.fr/files/tir/camera.JPG)

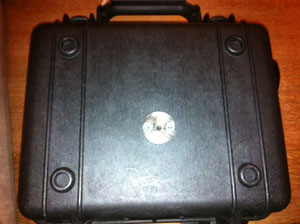

un adaptateur 1/4" 3/8" comme support de fixation trépied
![Caméra de cible Support](https://2img.net/h/www.cl-info.fr/files/tir/support.JPG)

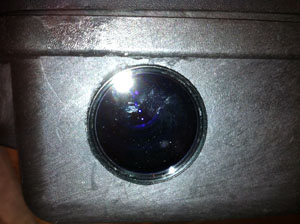

un filtre polarisant diametre 40mn + UV
![Caméra de cible Filtre_polarisant](https://2img.net/h/www.cl-info.fr/files/tir/filtre_polarisant.JPG)

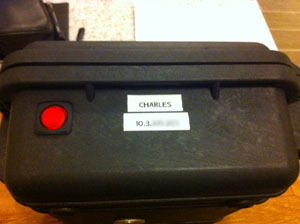

un bouton on/off (si possible anti-rebond)
+ affichage IP fourni par Tom histoire d'homogénéïser tout ça
![Caméra de cible Bouton_pelicase](https://2img.net/h/www.cl-info.fr/files/tir/bouton_pelicase.JPG)

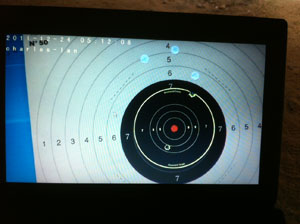

et voila un exemple du visuel (pas vraiment centré
)
![Caméra de cible Visuel](https://2img.net/h/www.cl-info.fr/files/tir/visuel.JPG)
un ptit message pour remercier Tom et Elie pour cette petite séance caméra à Chinon ce dimanche 22 janvier 2012
Pour ceux qui ne connaissent pas le système, cela permet de voir sa cible (jusqu'a 2km
![What a Face](https://2img.net/i/fa/i/smiles/fresse.png)
Le syteme fonctionne parfaitement et commence meme à faire des émules
Alors pour ceux que ça interesse 2 possibilités :
- soit acheter auprès d'Horus impact (tom) un pack caméra tout pret aux petits oignons
- soit acheter les composants soit même et tout monter (Tom organise de temps en temps des ateliers pour nous aider)
attention tout de même il faut bien prendre en compte un paquet de petit détails qui conditionnent la réussite du projet
voici quelques photos de mon montage :
Une pélicase 1200 commandé chez Arsenal Collection
Une camera IP wifi (microseven 720P)
+ une batterie (6.3Ah au plomb dans mon cas, mais c'est lourd...)
+ un objectif auto-iris avec un zoom 5-50mn (16mn pour chinon par exemple) de marque bosh
un adaptateur 1/4" 3/8" comme support de fixation trépied
un filtre polarisant diametre 40mn + UV
un bouton on/off (si possible anti-rebond)
+ affichage IP fourni par Tom histoire d'homogénéïser tout ça
et voila un exemple du visuel (pas vraiment centré
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
charly_md- Débutant
- Nombre de messages : 17
Age : 45
Localisation : Mûrs-érigné
Date d'inscription : 19/02/2011
Re: Caméra de cible
par curiosité, pourrait on avoir un prix ?
ssg16- Vétéran
- Nombre de messages : 1493
Age : 46
Date d'inscription : 15/10/2007
Re: Caméra de cible
Tu devrais trouver la réponse à ta question sur le site de Tom:ssg16 a écrit:par curiosité, pourrait on avoir un prix ?
http://www.horus-impact.com/
A Chinon , le club a payé les relais et la caméra est à la charge du tireur.
elie- Vétéran
- Nombre de messages : 1512
Age : 60
Localisation : itinérant
Date d'inscription : 06/12/2007
Re: Caméra de cible
merci!!
ssg16- Vétéran
- Nombre de messages : 1493
Age : 46
Date d'inscription : 15/10/2007
Re: Caméra de cible
et pour ceux qu'il veulent il y a même une caméra disponible gratuitement pour essayer à Chinon
charly_md- Débutant
- Nombre de messages : 17
Age : 45
Localisation : Mûrs-érigné
Date d'inscription : 19/02/2011
Re: Caméra de cible
c'est clair que c'est vraiment top ce syteme
guigz- Vétéran
- Nombre de messages : 4488
Age : 49
Localisation : Alsace 67
Date d'inscription : 04/02/2010
Re: Caméra de cible
Je confirme ; pour avoir également essayé le système Horus Impact prêté par Tom, c'est vraiment super et bluffant d'efficacité
![sunny](https://2img.net/i/fa/i/smiles/icon_sunny.png)
Wolfoni- Vétéran
- Nombre de messages : 2303
Age : 52
Localisation : Dordogne
Date d'inscription : 15/11/2007
Re: Caméra de cible
Je vais finir par venir l essayer sur Chinon....
Question, la transmission s effectuant via Wifi, est ce qu il ne serait pas possible via "une appli" recevoir l image sur un Iphone? Ou tout autre technologie similaire?
L appli Iphone??????
C est une idee??? Non?
Question, la transmission s effectuant via Wifi, est ce qu il ne serait pas possible via "une appli" recevoir l image sur un Iphone? Ou tout autre technologie similaire?
L appli Iphone??????
C est une idee??? Non?
savage- Expert
- Nombre de messages : 527
Age : 51
Date d'inscription : 16/10/2007
Re: Caméra de cible
Ca fonctionne déjà sur iPhone
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Wolfoni- Vétéran
- Nombre de messages : 2303
Age : 52
Localisation : Dordogne
Date d'inscription : 15/11/2007
Re: Caméra de cible
Wolfoni a écrit:Ca fonctionne déjà sur iPhone![]()
Cela doit donc aussi fonctionner sur un iPAD,ecran plus grand que celui de l iphone,d ou meilleur confort visuel !
pgmUR- Vétéran
- Nombre de messages : 2755
Age : 63
Date d'inscription : 14/10/2007
Re: Caméra de cible
Très certainement Benoit
À l'époque où Tom m'a fait la démo avec Vieux Soldat, les iPad n'existaient pas, il me semble. Mais je l'ai vu fonctionner sur iPhone 3.
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Wolfoni- Vétéran
- Nombre de messages : 2303
Age : 52
Localisation : Dordogne
Date d'inscription : 15/11/2007
Re: Caméra de cible
Je pensais à ça aussi. mais je n ai pas voulu developper tout apple...
Merci Benoit..
Merci Benoit..
savage- Expert
- Nombre de messages : 527
Age : 51
Date d'inscription : 16/10/2007
Re: Caméra de cible
Wolfoni a écrit:Ca fonctionne déjà sur iPhone![]()
Ahhhh..!
Yes..
savage- Expert
- Nombre de messages : 527
Age : 51
Date d'inscription : 16/10/2007
Re: Caméra de cible
Comment obtient-on une portée de 2 km ? Faut un paquet de relais non ?
Ton boîtier seul permet quelle portée entre la boîte et l'iphone ?
Ton boîtier seul permet quelle portée entre la boîte et l'iphone ?
marcelcerdan13- Fidèle
- Nombre de messages : 306
Age : 46
Date d'inscription : 03/12/2011
Re: Caméra de cible
un relais aux cibles et un autre pour le pas de tir.
Wolfoni- Vétéran
- Nombre de messages : 2303
Age : 52
Localisation : Dordogne
Date d'inscription : 15/11/2007
Re: Caméra de cible
Donc si le pas de tir n'est pas équipé, ça ne marche pas ?
marcelcerdan13- Fidèle
- Nombre de messages : 306
Age : 46
Date d'inscription : 03/12/2011
Re: Caméra de cible
marcelcerdan13 a écrit:Comment obtient-on une portée de 2 km ? Faut un paquet de relais non ?
Ton boîtier seul permet quelle portée entre la boîte et l'iphone ?
Bonsoir à tous.
Avec le matériel actuel disponible sur le marché Wifi, 4 km sont envisageables sans souci avec un relai au pas de tir et un autre aux cibles.
Impossible de répondre à ta seconde question, cela dépend trop du matériel utilisé, et ne connaissant pas les caractéristiques de sensibilité d'un iphone, ni le gain de son antenne, il n'est pas possible de faire de bilan radio fréquence.
Personnellement, avec mon système "IRIS" dans sa version la plus simple, c'est à dire un PC et une caméra, je tiens 400m en vue directe.
Bien entendu, le système "IRIS" dans ses versions à relais mono-bande et bi-bande tient largement les besoins d'un tireur ou d'un groupe de tireur, et pour le bi bande 4 km.
Ce système sera à nouveau en démonstration au Mans, à Castres et à Caylus.
SSG16 pour un système complet, on peut s'en sortir entre 1000€ et 1500€, une caméra on peut s'en sortir autour de 800€, tout dépend de ce que le tireur veut voir dans sa cible, et avec quelle définition. Depuis 2008 ces systèmes ont bien évolués, et sont parfaitement au point.
Marcelcerdant13 rien ne t'empêche de venir avec un système complet sur un pas de tir, ils cohabitent sans souci, même s'ils sont sur la même fréquence d'émission.
Cependant si un tireur est équipé caméra et relais, les autres peuvent se connecter sur les relais en place, et ne pas utiliser les leurs... L'idéal, c'est quand un groupe de tireur investit dans une paire de relais.
Concernant l'Iphone, tout dépend du navigateur internet que veut bien accepter la caméra IP. Exemple, avec mon Smartphone Androïde, je peux me connecter sur ma caméra, je peux naviguer dans ses menu, mais je ne vois pas d'image. Et de toute façon, 3,5 pouces c'est trop petit pour être exploitable à mes yeux.
Cordialement.
Dernière édition par Freebore le Dim 11 Mar 2012 - 11:22, édité 3 fois
Freebore- Expert
- Nombre de messages : 501
Age : 66
Localisation : Sud-Ouest
Date d'inscription : 06/12/2007
Re: Caméra de cible
merci a toi pour tes rens free bore!!
ssg16- Vétéran
- Nombre de messages : 1493
Age : 46
Date d'inscription : 15/10/2007
Re: Caméra de cible
charly_md a écrit:
Merci Charly_md pour nous faire découvrir la caméra que tu as fabriquée.
Je la trouve très bien réalisée et l'image obtenue est bien nette, bon choix de caméra.
A bientôt sur les pas de tir, et merci encore pour l'essai de ton 338.
Tom
Tom T- Fidèle
- Nombre de messages : 185
Age : 52
Date d'inscription : 09/12/2008
Re: Caméra de cible
savage a écrit:Question, la transmission s effectuant via Wifi, est ce qu il ne serait pas possible via "une appli" recevoir l image sur un Iphone?
pgmUR a écrit:Cela doit donc aussi fonctionner sur un iPAD,ecran plus grand que celui de l iphone,d ou meilleur confort visuel !
L'Iphone et l'Ipad sont sympas mais leur écran brillant les transforme en miroir à la lumière du jour, des écrans mats seraient plus adaptés afin de bien voir sa cible.
La compatibilité de ces 2 produits (Iphone et Ipad) dépend de la caméra choisie, elle est indépendante du système de transmission.
exemples :
- la caméra du club de chinon est compatible (ancienne caméra HorusImpact "stand")
- les caméras HorusImpact "tactic" le sont aussi
- les nouvelles caméras HorusImpact "stand" ne le sont pas actuellement.
Tom T- Fidèle
- Nombre de messages : 185
Age : 52
Date d'inscription : 09/12/2008
Re: Caméra de cible
Je testerais sur mon iPad la prochaine fois mais a priori ca devrait fonctionner
charly_md- Débutant
- Nombre de messages : 17
Age : 45
Localisation : Mûrs-érigné
Date d'inscription : 19/02/2011
